玉林烟囱拆除施工现场的组织设计方案

玉林烟囱拆除施工现场的组织设计方案

一、工程概况：

广西三环集团烟囱拆除施工现场“三通一平”工作已基本就绪，施工场地±0.00相当于珠江高程3.01m，现场地标高为珠江高程2.60m, 外地面已做硬底化。

二、现场管理安全措施

   1、施工现场实行封闭式管理，在征地线范围内连续砌筑180围墙，高2米，并保证围墙牢固整齐；设立门卫及门卫制度，进入施工现场必须戴好安全帽及佩带工作证。

   2、现场挂设安全标志布置总平面图，并按安全标志布置总平面图设置安全标志。

   3、材料和设施堆放在围墙内，且离开围墙与生活设施分隔分类堆放整齐，标识清楚，散料砌池围筑，杆料立杆设栏块料起堆叠放，堆放高度不高于2米。

   4、现场电动机械必须接地、接零，一机一闸一漏电，开关必须有箱有锁中途停电或下班时，必须关闸断源，关箱加锁；电动机械出故障，必须断电源，停机修理，不准在运行中排障，机械更不准带病运行；非经安排操作机电的人员不准擅自乱动一切机电设备。

   5、二层以上的建筑物须支搭安全网，在施工中保证安全网完整有效，受力均匀；加强对建筑物楼层临边、框架结构梁边、施工作业层柱子边等的防护管理，搭设防护栏。

   6、现场安全措施如安全网、洞口盖板、护栏、各种限制保险装置等都必须齐全有效，不得擅自拆除或移动，因烟囱拆除施工需要确实需移动时，须经过工地负责人同意，并需采取相应临时安全措施。

   7、现场加工机械使用需注意：机械传动部位必须有防护罩；介机、刨机操作人员不能对正刨碟转动方向站立，并不能用手送料到机械工作部位；

   8、烟囱拆除施工前编制用电施工方案，用电线路架空5米沿场地周围布置。

   9、建筑物内清除的垃圾渣土，要通过临时搭设的竖井或采取其他措施稳妥下卸，严禁从门窗响外抛掷。

三、施工安全准备

   1、确定目标：坚决做到文明施工、安全为一，杜绝死亡及重伤事故，年安全事故频率控制在24‰以内。

   2、分解目标：制定统一安全生产指标、文明施工指标、伤亡事故控制指标。

   3、责任的确立：按建委的责任制度，确定安全责任制、文明施工责任、防火小组责任。

   4、制定各阶段施工方案。

   5、制定各工种及工具的各种操作规程。

   6、建立安全制度、安全检查制度、安全教育制度、工地班前活动制度、工伤事故制度、文明施工检查制度。

   7、制定安全标志平面图。

混凝土烟囱拆除方案

 1　工程概况

1.1　结构特征

山东省某矿业公司粉矿厂内有一废弃烟囱需爆破拆除。该烟囱为砖混结构,±0~1 m处外层为正八边形的混凝土浇注体,内层为砖混结构,1 m以上外壁均为砖混结构。烟囱高24m,底部外直径:1 m以下为2.8 m,1~2m处为2.4 m,壁厚为0.55 m,其中内衬厚0.12 m,内衬与壁间空隙5 cm。烟道已拆除,烟囱底部在地坪以下0.6m有一个朝南的烟道口。

1.2　周围环境

烟囱周围环境如图1所示。正南2.1 m处为选矿厂成品仓库(待拆),烟囱座落地坪与仓库地坪高差为1.2 m;东南11.4 m处为一直径4 m的水塔;正东20 m处为磅房和交通道;N35°E15 m至N55°E55 m的区域内为矿石粉成品场;西北55 m处为选矿车间;正西37 m处为选矿场,并有一个高差1.0的直立坡。

2　爆破方案设计[1~6]

2.1　爆破设计要求

1)烟囱实施爆破后的散体物不能混入成品矿石粉中。

2)确保水塔的正常使用。

3)保证磅房不受破坏,交通道运输不受影响。

2.2　爆破方案的确定

该烟囱的结构比较简单,但其周围环境比较复杂。可供选择的爆破方案有3种形式:定向倒塌、拆叠倒塌和原地坍塌。根据现场的条件,确定采用定向倒塌方案。由于只有西北方向有足够的空间作为倒塌场地,故倾倒中心线定为N55°W。

2.3　爆破切口设计

为减少-0.6 m处正南烟道口对倾倒方向的影响,爆破切口底部定于地平以上+0.1m处。爆破切口采用正梯形,切口长度L取0.6倍的烟囱周长,即L =4.5 m。根据工程经验,切口高度h = kδ,式中k为高度系数,取k=2,δ为壁厚,δ=0.55 m,因此h =1.1 m,实际取h =1.2 m。

爆破参数

烟囱拆除爆破切口内的炮眼采用梅花形布置,如图2所示。炮孔直径d =38~40 mm;孔距a =(0.5~1.2)δ',式中,δ'为外壁厚,δ'=0.37m,取a =0.80,δ'=0.3 m;排距b =(0.8~1.0)a,取b = a=0.3m;孔深l =(0.65~0.75)δ',取l =0.65δ'=0.24 m。为充分利用药爆炸能量对烟囱拱形壁体的均匀破碎作用,在钻凿炮眼时,可使同排相邻炮眼一深一浅(0.22~0.24m)。炮孔装药为岩石乳化药。根据体积公式,单孔药量Q =qabl,式中,Q为单孔药量,g;q为药的单耗,试爆后确定q =1 200 g/m3。计算得Q =25g,实际取Q =30 g。

2.5　预处理

在切口内预先开设掏槽窗,宽度为0.6 m,高度为0.9 m。爆破切口两端部布置2个直角三角形定向窗,高度为0.75 m,底边长为0.75 m。为保证烟囱顺利倾倒和减少炮眼工作量,在确保安全的条件下,将切口相对应部分内衬按孤形预先拆除。经过强度校核,烟囱预处理后的支撑部分受的荷载远小于其抗压强度,可确保施工安全;同时,起爆后的支撑段所受的强载小于其抗压强度,故起爆后烟囱不会立即产生后坐。

2.6　爆破网路

采用非电导爆管雷爆破网路,每个炮孔内装

1发毫秒雷,以设计倾导中心线为对称轴,以爆破切口区口中央起始,分3段起爆,分别装入MS1,MS3,MS5三个段别的毫秒管,3个区段间隔时间依次分别为50 ms。再将导爆管以15~20根为一束,用2发电管串联起爆。

3　爆破震劝校核

根据公式V= K(3QR)α对爆破引起周围建筑物基础质点振动效应进行校核。式中, V为质点的爆破震动速度,cm/s;Q为最大一段起爆药量,Q=0.38 kg;R为爆破区域被保护建筑物的爆心距,取R =11.4m;K,α分别为爆震波传播介质影响系数和震波传播衰减指数,取K=32,α=1.57。则V=0.42 cm/s,该值远小于《爆破安全规程》规定的建筑物爆破振动安全临界值3 cm/s,所以爆破震动效应不会影响周围建筑的安全。

4　烟囱拆除安全措施

为了有效控制爆破飞石的飞散距离,起煤前将切口范围内的烟囱外壁面用竹排封闭,同时在矿石粉堆前码摆竹排,以防止爆渣混入粉成品中;为防止烟囱倒塌时产生过大的触地震动,在预计倒塌范围内铺设厚0.5m的松土层;划定以烟囱为中心以100 m为半径的区域为警戒范围。

5　爆破效果

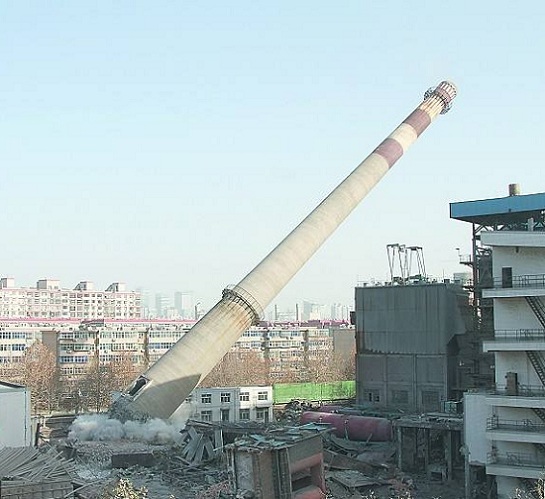

起爆后烟囱按设计顺序倾倒,倒塌长度为32m,宽度为4~6 m,没有发生后坐现象。爆破效果及坍塌质量良好,周围建筑物安全无恙。
